MISURATORI DI PORTATA
- Ampia gamma di tipo meccanici o magnetici
DATI TECNICI
1. MISURATORI MECCANICI
- CDN: Contalitri volumetrico a disco nutante, idoneo per il dosaggio di ogni tipo di liquido anche ad alta viscosità. Buona affidabilità, semplice design. 1% di precisione sul prodotto dosato. Corpo in AISI, disco in Teflon-AISI. Lancia impulsi REED. Su richiesta attacchi flangiati e camera di preriscaldo.
- CPO: Contalitri volumetrico a disco nutante, idoneo per il dosaggio di liquidi alimentari. Buona affidabilità, semplice design. 1% di precisione sul prodotto dosato. Corpo in AISI, pistone in Teflon. Lancia impulsi REED. Su richiesta attacchi flangiati e camera di preriscaldo.
I due misuratori possono essere corredati di scheda elettronica con divisione d’impulsi oppure elettronica VES791 con funzione di totalizzatore e predeterminatore.
| TIPO | MIN FLOW | MAX FLOW |
|---|---|---|
| CDN 1″ | 200 l/h | 6000 l/h |
| CDN 2″ | 2000 l/h | 22000 l/h |
| CPO 1″ | 180 l/h | 2300 l/h |
| CPO 2″ | 500 l/h | 9000 l/h |

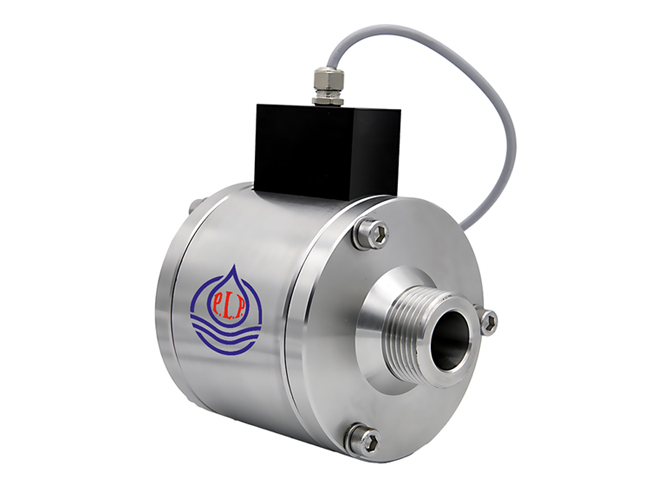

2. MISURATORI ELETTROMAGNETICI DI PORTATA
Misuratori elettromagnetici di portata per fluidi conducibili, dedicati al settore industriale.
I misuratori sono a passaggio totale del fluido senza strozzature, il corpo come gli elettrodi di misurazione sono in acciaio inox, mentre il rivestimento interno è in Teflon. Gli attacchi al processo possono essere flangiati, DIN o Wafer e possono avere l’elettronica a bordo con uscita 4.20mA oppure con elettronica separata con visualizzatore di portata ed uscita in frequenza.
| DN mm | Min. misurabile (mc/h) | Min. F.S. (mc/h) | Max F.S. (6m/s) (mc/h) | Max F.S. (12m/s) (mc/h) |
|---|---|---|---|---|
| 15 | 0,067 | 0,4 | 4 | 8 |
| 20 | 0,14 | 0,8 | 8 | 16 |
| 25 | 0,17 | 1 | 10 | 20 |
| 32 | 0,34 | 2 | 20 | 40 |
| 40 | 0,5 | 3 | 30 | 60 |
| 50 | 0,07 | 4 | 40 | 80 |
3. MISURATORE CARRELLATO
Misuratore di portata carrellato in acciaio inossidabile con ruote gommate.
La macchina trova impiego in tutti quei settori dove è necessario predeterminare una quantità di liquido ed è programmabile per la funzione in continuo o a batch, per il caricamento, la distribuzione in cisterne o per sistemi di riempimento.
L’operatore deve solo impostare da display la quantità di prodotto, al raggiungimento l’elettronica darà un segnale per fermare il dosaggio.
È possibile implementare la macchina con una valvola d’intercettazione automatica e di teleruttori di gestione della pompa.
| TIPO | VERSIONE | RANGE | ELECT. ONBOARD |
|---|---|---|---|
| 1013 | Flange | 0,8 – 200 | / |
| 1016 | DIN | 0,8 – 200 | / |
| 1116 | Wafer | 0,015 – 2 | / |
| 1025 | Flange | 0,8 – 200 | yes |
| 1024 | Wafer | 0,015 – 2 | yes |
